Na busca por máxima eficiência e economia de insumos, a engenharia de pulverização agrícola evoluiu para sistemas de corte de seção linha a linha e acionamentos pneumáticos ou eletropneumáticos de resposta quase instantânea. No entanto, essa velocidade de operação impõe um desafio severo à integridade mecânica dos circuitos hidráulicos de calda. Quando o fluxo de um fluido em alta velocidade é interrompido de forma abrupta, manifesta-se um fenômeno físico transiente extremamente destrutivo: o Golpe de Aríete.
Frequentemente negligenciado até que ocorra uma falha catastrófica, este choque hidráulico é responsável pelo estouro de mangueiras, rompimento de conexões, desalinhamento de barras e, principalmente, danos estruturais internos em bombas de alta pressão. Neste artigo, vamos explorar a fundo as origens históricas do termo, a física matemática que rege o fenômeno, seus impactos práticos em pulverizadores autopropelidos e como existem tecnologias que blindam o maquinário contra esse inimigo invisível.
Origem do Termo: Da Engenharia Militar à Hidráulica
O nome “Golpe de Aríete” (ou Water Hammer, em inglês) faz uma analogia direta a uma das armas de cerco mais poderosas da antiguidade militar: o aríete. O aríete original consistia em uma grande e pesada tora de madeira, muitas vezes reforçada com uma cabeça de bronze ou ferro na extremidade, suspensa por cordas em uma estrutura móvel. Os soldados balançavam essa massa repetidamente contra as portas ou muralhas dos castelos inimigos. A força destrutiva do aríete não vinha apenas do seu peso, mas da transferência abrupta de energia cinética (movimento) acumulada na tora para a estrutura rígida do alvo no momento do impacto.
Na hidráulica, o princípio é exatamente o mesmo. Quando a calda de pulverização está se deslocando ao longo das tubulações e mangueiras da barra, ela possui uma massa considerável e uma velocidade elevada ou seja, há uma grande quantidade de energia cinética em trânsito. Se uma válvula se fecha instantaneamente, essa “coluna de água” em movimento bate contra a parede da válvula bloqueada. Como o fluido não pode parar imediatamente sem dissipar sua energia, ele transfere todo o seu momento linear contra as paredes do tubo e os componentes internos da bomba, gerando um impacto mecânico violento que reverbera por todo o circuito, simulando as batidas repetidas da antiga arma militar.
A Física e a Matemática por Trás do Transiente Hidráulico
Do ponto de vista da mecânica dos fluidos, o golpe de aríete é um regime transiente uma transição abrupta entre o estado de escoamento permanente e o repouso. O fenômeno é regido principalmente pela Equação de Joukowsky, formulada pelo cientista russo Nikolay Joukowsky no fim do século XIX, que quantifica matematicamente o pico de sobrepressão gerado no circuito:
ΔP=ρ⋅c⋅Δv
Onde:
- ΔP é a variação da pressão (o pico do golpe de aríete);
- ρ (ró) é a densidade do fluido de calda;
- c é a velocidade da onda de pressão (conhecida como celeridade);
- Δv é a variação da velocidade do fluido (a diferença entre a velocidade de operação e o zero absoluto após o fechamento).
Para compreender a gravidade dessa equação, precisamos analisar a celeridade ( ). A celeridade é a velocidade com que a onda de choque viaja através do fluido e das paredes da tubulação. Em tubos rígidos preenchidos com água, essa onda se desloca a velocidades que variam de a (próximo à velocidade do som na água).

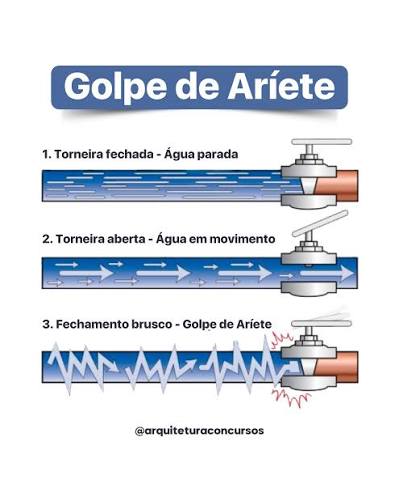

Quando a válvula fecha, o fluido imediatamente adjacente a ela para, mas o fluido que vem logo atrás continua avançando, comprimindo-se contra a barreira. Como a água é praticamente incompreensível sob condições normais, essa compressão forçada gera uma elevação drástica e localizada de pressão. Essa onda de sobrepressão viaja em velocidade supersônica de volta em direção à bomba e, ao encontrar uma restrição ou o próprio rotor, ela ricocheteia e viaja de volta para a válvula. Esse ciclo de oscilação violenta de pressão (compressão e rarefação) repete-se em frações de segundo até que a energia seja totalmente dissipada pelo atrito interno e pela elasticidade das mangueiras.
Por que o Golpe de Aríete Ocorre na Pulverização Agrícola?
No contexto dos pulverizadores autopropelidos modernos, as condições para o disparo do golpe de aríete são criadas por decisões de projeto e de operação focadas na agilidade de resposta:
- Fechamento Ultrarrápido de Seções de Barra: Para evitar a sobreposição de aplicação de defensivos em cabeceiras ou áreas já tratadas, os computadores de bordo acionam eletroválvulas solenoides que interrompem o fluxo em milissegundos. Se o tempo de fechamento da válvula for menor do que o tempo que a onda de pressão leva para ir e voltar ao longo da tubulação, o golpe de aríete atinge seu pico máximo teórico.
- Elevadas Velocidades de Escoamento: Para alimentar barras de pulverização que passam de 36 ou 42 metros de comprimento com taxas de aplicação robustas, os circuitos hidráulicos operam com vazões elevadas. Quanto maior a velocidade inicial do fluido ( ), maior será o impacto cinético na interrupção.
- Geometria Complexa do Circuito: Curvas acentuadas de 90 graus, reduções bruscas de diâmetro nas linhas e ramificações complexas atuam como pontos de reflexão da onda de choque, concentrando as tensões mecânicas exatamente nas conexões mais frágeis.
Consequências Destrutivas no Sistema de Pulverização
Os efeitos do golpe de aríete são severos e se distribuem por todo o conjunto motriz e de distribuição da máquina agrícola:
Fadiga e Rompimento de Mangueiras e Conexões

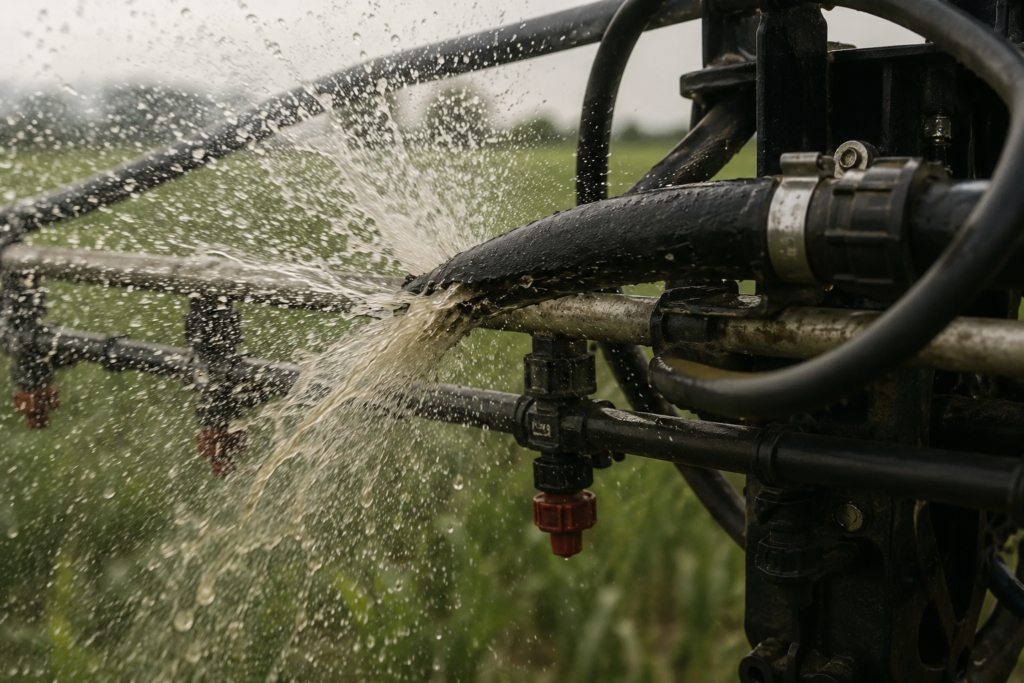

A sobrepressão instantânea pode facilmente triplicar ou quadruplicar a pressão nominal de trabalho do circuito. Mangueiras que operam normalmente a ( ) podem ser submetidas a picos transientes superiores a ( ). Isso causa microfissuras nas tramas de reforço das mangueiras e o desprendimento de conexões engate rápido, provocando vazamentos severos de defensivos de alto custo.
Danos Estruturais no Rotor e na Carcaça da Bomba
Como a onda de choque viaja de volta em direção à fonte de empuxo, o impacto atinge diretamente a bomba de pulverização. Em bombas centrífugas ou de pistão, o golpe de aríete sobrecarrega os rolamentos do eixo, submete o rotor a forças axiais e radiais para as quais ele não foi projetado e pode trincar a carcaça de ferro fundido ou inox por choque mecânico puro.
Desgaste Prematuro de Vedações e Selos Mecânicos
As oscilações violentas de pressão desestabilizam as faces polidas do selo mecânico, permitindo que a calda química force a passagem pelos elastômeros secundários, destruindo o sistema de vedação da bomba em pouquíssimo tempo.
Tecnologias de Mitigação e Soluções de Engenharia Hidráulica
Mitigar o golpe de aríete exige a implementação de soluções tecnológicas projetadas para absorver a energia transiente ou evitar que a onda de choque atinja pressões críticas. Na engenharia de circuitos de pulverização, destacam-se quatro soluções principais:
Amortecedores de Pulsação (Acumuladores Hidropneumáticos)
São pequenas esferas ou cilindros divididos internamente por uma membrana flexível (bexiga de elastômero), contendo gás nitrogênio pressurizado de um lado e o fluido da calda do outro. Quando a onda de choque de alta pressão viaja pelo tubo, ela entra no acumulador e comprime o gás. O nitrogênio atua como uma “mola hidráulica”, absorvendo o pico de energia do fluido e suavizando a transição de pressão no circuito.
Válvulas de Alívio de Ação Rápida (By-pass de Segurança)
Instaladas estrategicamente próximas às barras ou logo após a descarga da bomba, essas válvulas permanecem fechadas sob condições normais de trabalho. No entanto, elas possuem molas calibradas para se abrirem instantaneamente assim que a pressão do circuito supera um limite pré-estabelecido. Ao se abrirem em milissegundos, elas desviam o excesso de fluido e de pressão de volta para o tanque principal, eliminando o pico do transiente.
Programação de Fechamento Progressivo ou Temporizado
Muitos sistemas eletrônicos avançados de controle de pulverização substituem o corte seco por um fechamento modular das eletroválvulas. Em vez de fechar a linha em 0,05 segundos, o controlador estende eletronicamente o tempo de fechamento para 0,5 ou 1 segundo. Esse pequeno incremento no tempo imperceptível para a eficiência de campo permite que a velocidade do fluido ( ) caia de forma gradual, impedindo a formação da onda supersônica de Joukowsky.
Sensores Piezoelétricos de Alta Frequência e Telemetria
Manômetros analógicos comuns não conseguem registrar o golpe de aríete devido à sua lentidão mecânica. A tecnologia de monitoramento digital utiliza sensores piezoelétricos capazes de ler a pressão milhares de vezes por segundo. Conectados aos computadores de bordo via redes de comunicação digital padronizadas (como o barramento CAN ou sistemas inteligentes de diagnóstico), esses sensores mapeiam os picos transientes em tempo real. Isso permite que o gestor da frota ou o software de automação identifique quais seções estão gerando choques hidráulicos críticos e ajuste os parâmetros operacionais antes que ocorra uma quebra física.
Conclusão
O golpe de aríete é uma demonstração clara de como as leis da física impactam diretamente a rentabilidade e a eficiência operacional no campo. Ignorar a dinâmica dos fluidos transientes significa aceitar custos elevados com manutenções corretivas e perda de tempo precioso de safra. Ao adotar circuitos dimensionados com precisão, amparados por dispositivos físicos de amortecimento e sistemas modernos de diagnóstico de pressão, o produtor transforma a força bruta da hidráulica em uma operação suave, previsível e altamente produtiva.
