Na engenharia de pulverização agrícola, manter o fluxo contínuo, estabilizar a pressão e conservar a energia no circuito de calda são requisitos inegociáveis para garantir a eficiência biológica dos defensivos e o sucesso das aplicações em taxa fixa e variável. Entretanto, um inimigo invisível e puramente físico costuma atuar no interior das motobombas e dos circuitos hidráulicos dos pulverizadores: a cavitação.
Quando a equipe não identifica nem corrige esse fenômeno nos estágios iniciais, a cavitação pode destruir componentes internos da bomba em poucas horas de operação. Como consequência, o equipamento sofre paradas não programadas justamente durante as janelas críticas de aplicação. Neste artigo, você compreenderá a física por trás desse fenômeno, suas principais causas no ambiente de campo e como o monitoramento ativo previne falhas catastróficas.
1. O que é Cavitação?
Ao contrário do que muitos operadores imaginam, a cavitação não surge pela entrada de ar externo no sistema hidráulico. Na realidade, a própria calda se vaporiza no interior da bomba e, em seguida, essas bolhas de vapor colapsam de forma extremamente violenta.

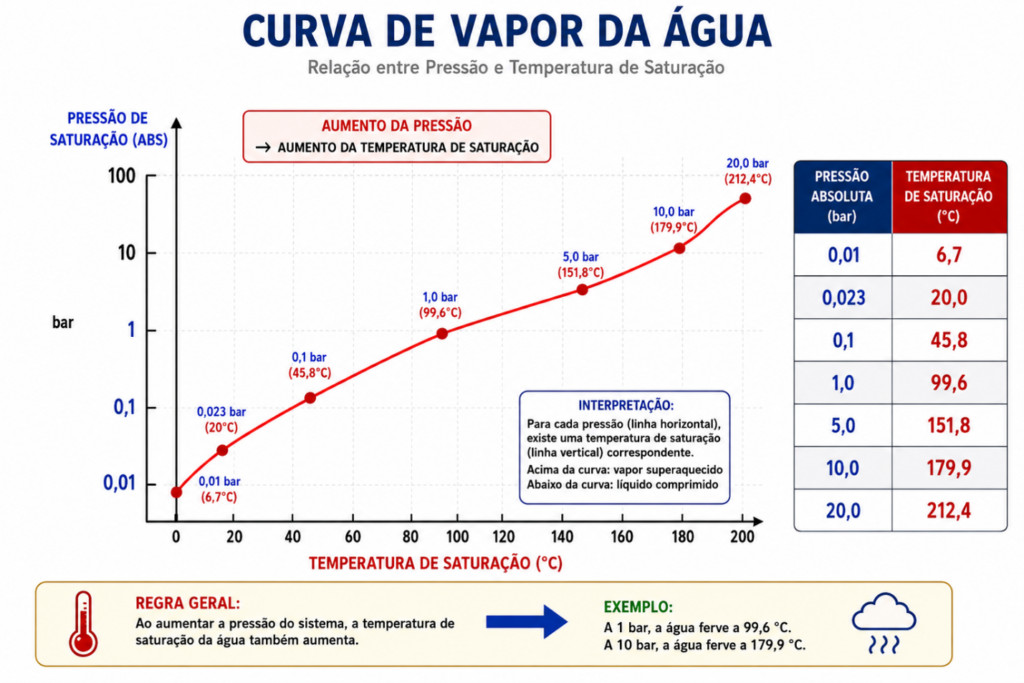

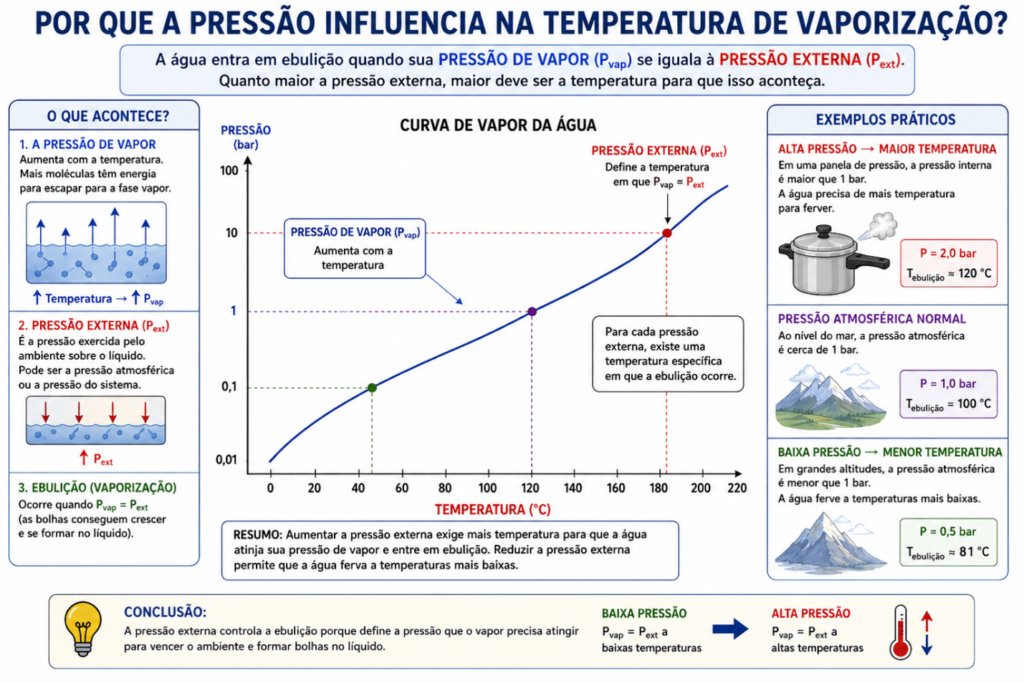

As leis da termodinâmica e da mecânica dos fluidos explicam esse fenômeno. Todo líquido possui uma propriedade denominada pressão de vapor, cujo valor varia conforme a temperatura. A água, por exemplo, entra em ebulição a 100 °C sob pressão atmosférica padrão. Entretanto, quando a pressão exercida sobre o líquido diminui drasticamente, ele pode vaporizar em temperaturas muito menores, inclusive na faixa de 20 °C a 25 °C.
Durante o funcionamento de uma bomba centrífuga ou de pistão, o fluido acelera intensamente ao passar pelo bocal de sucção em direção ao rotor ou à câmara de compressão. Essa aceleração reduz bruscamente a pressão estática, conforme estabelece o Princípio de Bernoulli.
Quando a pressão estática cai abaixo da pressão de vapor da calda na temperatura de operação, o líquido entra em ebulição instantânea e forma milhões de microbolhas de vapor.

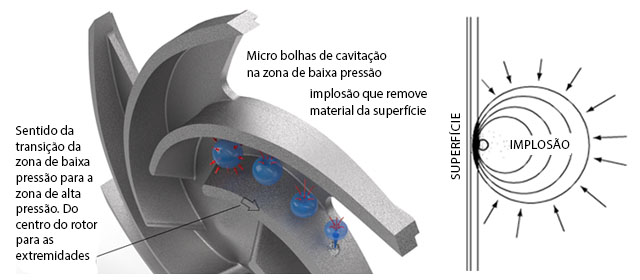

O estágio mais crítico ocorre poucos milissegundos depois. À medida que essas bolhas avançam para a região de descarga da bomba, a pressão do sistema aumenta rapidamente. Sob essa nova condição, as bolhas perdem estabilidade e implodem. Cada implosão produz microjatos de líquido em altíssima velocidade — capazes de atingir velocidades supersônicas — e gera ondas de choque locais que alcançam pressões microscópicas da ordem de milhares de atmosferas. Ao atingirem repetidamente a superfície do rotor e das paredes internas da bomba, esses microjatos e ondas de choque removem fragmentos microscópicos de metal por fadiga mecânica. Com o tempo, esse processo escava o material, compromete sua integridade estrutural e pode destruir completamente o componente.

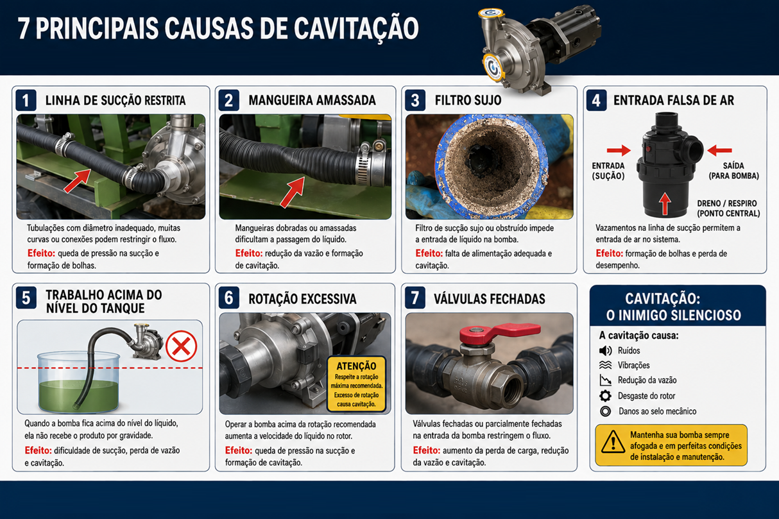

2. As Causas Comuns da Cavitação na Pulverização Agrícola
No dia a dia do campo, a cavitação é desencadeada por falhas de dimensionamento do circuito hidráulico, problemas de manutenção ou condições operacionais inadequadas. Tecnicamente, ela ocorre quando o NPSH Disponível (Energia Líquida Positiva de Sucção da instalação) fica abaixo do NPSH Requerido pela bomba de pulverização. As principais causas são:
- Restrição na Linha de Sucção: Filtros de linha obstruídos por impurezas ou restos de caldas químicas adensadas são os maiores vilões. A sujeira restringe o fluxo de entrada, forçando a bomba a “puxar” o líquido com mais força, criando o vácuo excessivo que inicia a formação de bolhas.
- Tubulações Subdimensionadas ou Dobradas: Mangueiras de sucção com diâmetro interno menor do que o recomendado pelo fabricante ou que apresentem dobras (estrangulamento) aumentam severamente a perda de carga por atrito, derrubando a pressão de entrada.
- Elevação da Temperatura da Calda: Quanto mais quente estiver o líquido, maior será a sua pressão de vapor e, consequentemente, mais fácil será para ele cavitar. Caldas que recirculam por muito tempo de volta ao tanque sem aplicação tendem a aquecer, elevando o risco do fenômeno.
Operação Fora da Curva de Rotação (RPM): Acionar a bomba em rotações superiores ao limite projetado acelera o fluido excessivamente na entrada do rotor, provocando quedas de pressão localizadas acima do tolerável pelo equipamento.
3. Consequências Mecânicas e Agronômicas
Os danos provocados pela cavitação estendem-se da integridade mecânica do pulverizador autopropelido até a qualidade da deposição de gotas na cultura:
Destruição de Componentes Internos

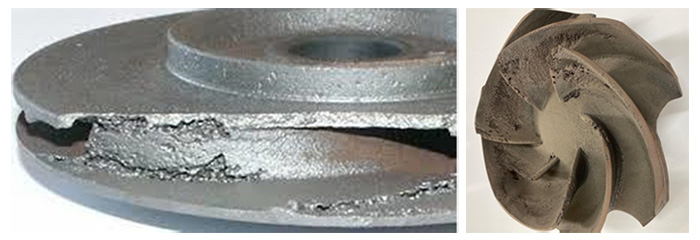

O impacto contínuo das implosões gera o chamado “pitting” (pites de cavitação), que deixa a superfície do rotor da bomba com aspecto poroso e esponjoso, como se tivesse sido corroído por ácido. Com o tempo, as palhetas do rotor quebram, e as vedações (selos mecânicos e gaxetas) sofrem estresse térmico e mecânico, resultando em vazamentos graves de defensivos.
Oscilação Crítica de Pressão e Vazão
Como a bomba passa a bombear uma mistura de líquido e bolhas de vapor (e não um fluido homogêneo), ela perde eficiência volumétrica. A pressão de trabalho na barra de pulverização começa a oscilar violentamente, destruindo a uniformidade da aplicação.
Comprometimento da Taxa Variável (VRA)

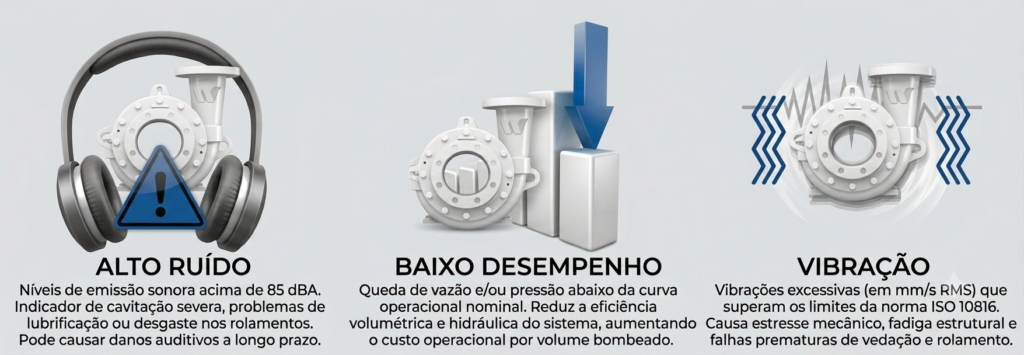

Sintomas da Cavitação:
O barulho e vibração são provocados principalmente pela instabilidade gerada pelo colapso das bombas.
A alteração nas curvas características, e consequentemente alteração no desempenho da bomba é devido à diferença de volume específico entre o líquido e o vapor, bem como a turbulência gerada pelo fenômeno. A danificação do material em uma bomba centrifuga geralmente ocorre no rotor, podendo também ocorrer nos corpos ou difusores. Geralmente, os pontos atacados no rotor estão situados na parte frontal da pá.
Em sistemas de agricultura de precisão, o computador de bordo exige respostas rápidas das válvulas controladoras e estabilidade na pressão da linha para manter a dose exata por hectare. Uma bomba sob cavitação não consegue entregar o volume demandado, gerando subdosagem (falha no controle de pragas) e superdosagem de defensivos, por motivo da válvula que perde a regulagem tentando acertar o ponto de vazão infomada pelo controlador.
4. O Papel do Monitoramento Eletrônico na Prevenção
Detetar a cavitação apenas pelo ouvido (ruído característico que lembra “bombear pedregulhos ou areia”) costuma ser ineficiente em pulverizadores autopropelidos, pois o isolamento acústico e o barulho do motor diesel da máquina mascaram o som da hidráulica. Por isso, a engenharia moderna recorre ao uso de sensores e sistemas de monitoramento
O sistema de Monitoramento ISOGUARD da Bomsistema® foi desenvolvido baseado em sistemas computadorizado e algoritimos capazes de correlacionar variáveis em tempo real para diagnosticar o problema de forma preventiva:
Correlação Pressão x Rotacão:
Ao monitorar continuamente a pressão da calda e o rotação de trabalho da bomba o módulo identifica condição de trabalho a seco, o que se mantido de forma prolongada pode gerar aquecimento no selo de vedação e danificar o selo primário, porém a bomba centrífuga de selo molhado da Bomsistema® tem capacidade de manter essa condição por tempo prolongado se comparado a bombas convencionais sem danificar o selo devido ao sistema de refrigeração existente.Correlação entre Pressões:
Quando em condição normal a pressão no liquido refrigerante se mantem em niveis abaixo de 1Bar. Se em algum momento as pressões se equilibrarem é um indicativo que o selo primário foi danificado e a bomba perdeu a capacidade de manter o selo primário refrigerado.Sensores de Temperatura Integrados:
O módulo monitora a temperatura da calda e do líquido refrigerante da bomba. Uma elevação térmica anormal em regime de trabalho constante atua como um indicador direto de fricção interna excessiva ou refluxo térmico gerado pelo colapso das bolhas.
Por meio da tecnologia de compatibilidade ISOBUS, o terminal virtual da cabine exibe continuamente os dados de monitoramento e emite alertas em tempo real. Com essas informações, o operador pode interromper a aplicação, limpar o filtro de sucção ou ajustar o regime de trabalho antes que a cavitação provoque danos permanentes à bomba.
A Bomsistema® desenvolve e fornece um portfólio completo de soluções para bombeamento, agitação e dosagem de fluidos, atendendo às mais diversas demandas da indústria. Seu portfólio inclui bombas centrífugas, pneumáticas, de engrenagens, de pistão, sanitárias e dosadoras, além de agitadores, misturadores, peças de reposição e serviços especializados de manutenção.
Nossa equipe seleciona e aplica cada tecnologia de acordo com as características específicas de cada processo, considerando fatores como tipo de fluido, vazão, pressão, viscosidade, temperatura e condições operacionais. Com essa abordagem, entregamos maior eficiência, confiabilidade, segurança e desempenho, desenvolvendo soluções sob medida para cada aplicação e contribuindo para a continuidade operacional e o aumento da produtividade dos processos industriais de nossos clientes.
ENTENDA FÁCIL O FENÔMENO
Conclusão
A cavitação é um processo destrutivo implacável, mas totalmente previsível se amparado pelas ferramentas corretas de engenharia. Compreender os limites de pressão e temperatura do circuito hidráulico e adotar sistemas de monitoramento ativo, como o sistema ISOGUARD®, garante que o pulverizador opere sempre em sua zona de máxima eficiência, protegendo o patrimônio mecânico da fazenda e assegurando a precisão milimétrica que a lavoura exige.
