Flange Fundo de Tanque
Seleção
Estes encaixes resistentes estão disponíveis em tamanhos de 1/2″ a 4″.
Durabilidade
Os encaixes da TerreMax são usados para diversas soluções de manuseio de líquido nos setores agrícola, de tubulação e industrial.
Polipropileno
Nossa resina é um polipropileno de alta resistência com mistura customizada e incorporação de fibra de vidro.
Conhecimento
Vamos usar nossa experiência para ajudá-lo a fazer a escolha certa.
Experiência
Produzimos encaixes de alta qualidade há mais de 4 décadas.
Encaixe de Anteparo Manifold
Polipropileno Reforçado com Fibra de Vidro
Padrão EDPM.
| Encaixe de Anteparo Manifold | |||
|---|---|---|---|
| CÓDIGO |
ROSCA |
ARRUELA |
TAMANHO DO FURO |
| MTF220 | Flange FP de 2” x NPT Fêmea de 2” | EPDM | 3-1/4” |
| MTF220V | Flange FP de 2” x NPT Fêmea de 2” | VITON | 3-1/4” |
| MTF300 | Flange de 3” x NPT Fêmea de 3” | EPDM | 4-1/2” |
| MTF300V | Flange de 3” x NPT Fêmea de 3” | VITON | 4-1/2” |

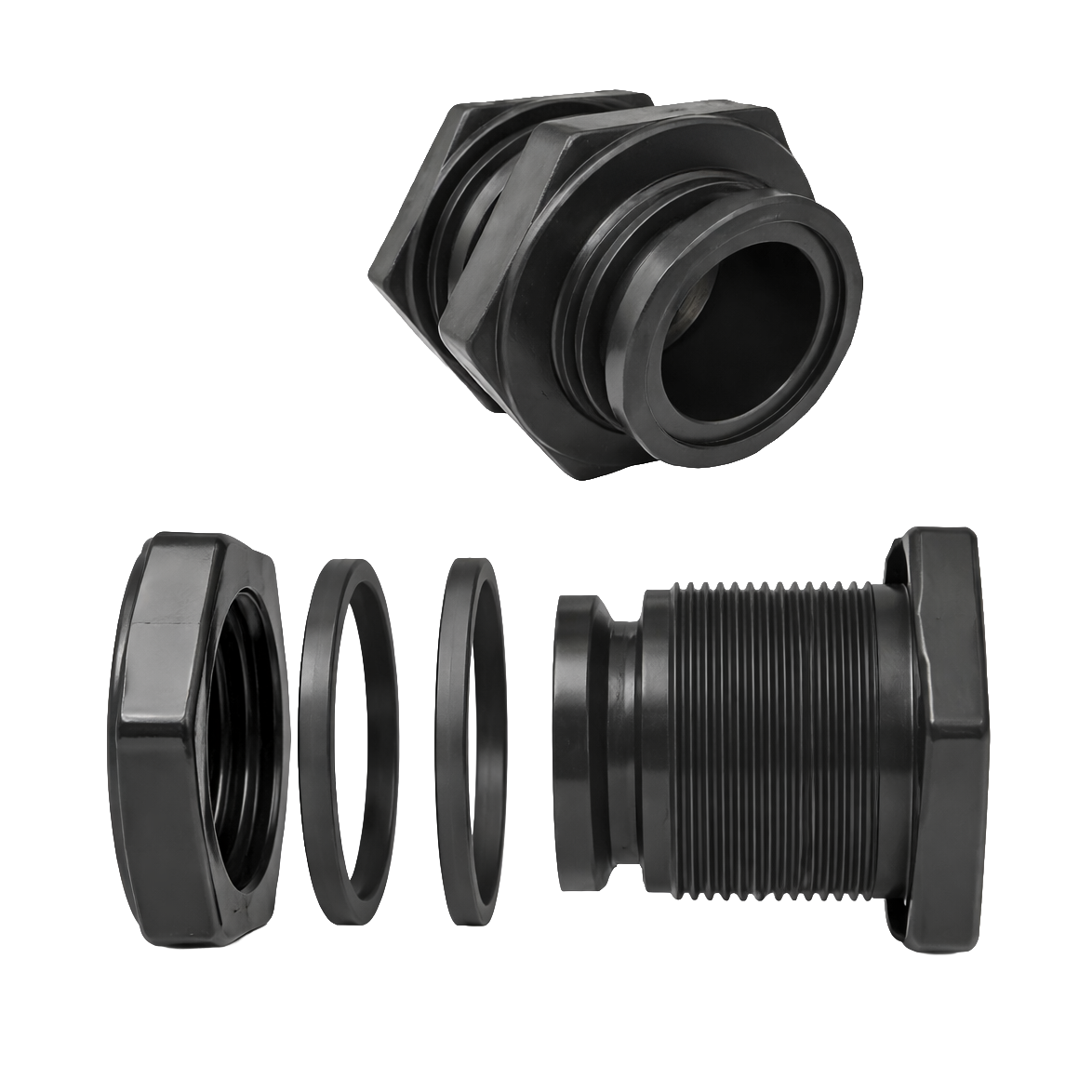

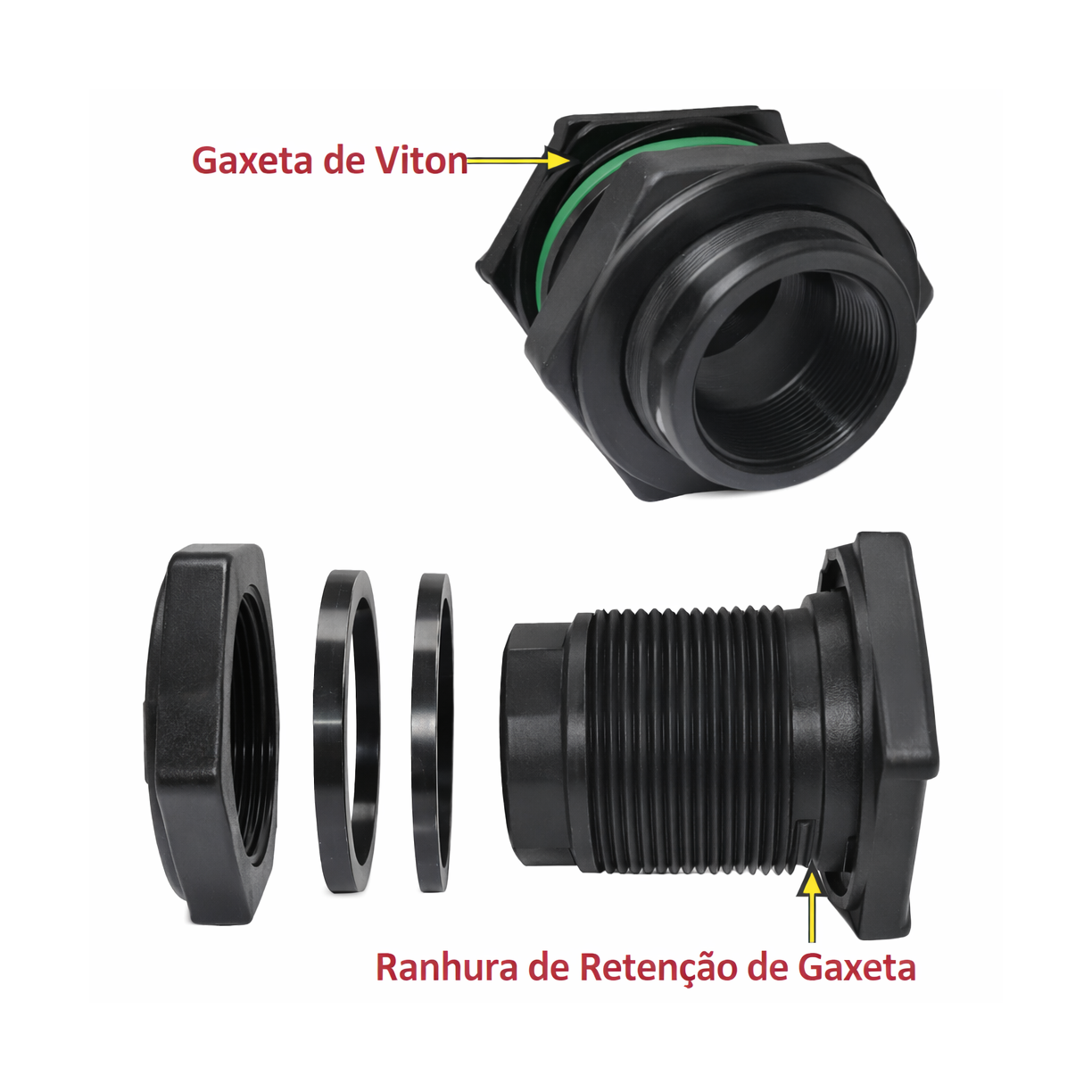

Encaixe de Anteparo
Rosca Externa e porca são roscas à esquerda. Rosca Interna é FPT. Para uso com tanques com espessura de parede de 1/16” a 1/2”.
Material:
• Corpo e Porca de Polipropileno (P)
• Arruela de fricção de Polietileno
• Arruela de vedação de EPDM (E) ou Viton
| Encaixe de Anteparo | |||
|---|---|---|---|
| CÓDIGO |
ROSCA |
ARRUELA |
TAMANHO DO FURO |
| TF050 | NPT Fêmea de 1/2” | EPDM | 1-5/8” |
| TF050V | NPT Fêmea de 1/2” | VITON | 1-5/8” |
| TF075 | NPT Fêmea de 3/4” | EPDM | 1-5/8” |
| TF075V | NPT Fêmea de 3/4” | VITON | 1-5/8“ |
| TF100 | NPT Fêmea de 1” | EPDM | 2-1/4” |
| TF100V | NPT Fêmea de 1” | VITON | 2-1/4” |
| TF125 | NPT Fêmea de 1-1/4” | EPDM | 2-1/4” |
| TF125V | NPT Fêmea de 1-1/4” | VITON | 2-1/4“ |
| TF150 | NPT Fêmea de 1 1/2” | EPDM | 3” |
| TF150V | NPT Fêmea de 1-1/2” | VITON | 3“ |
| TF200 | NPT Fêmea de 2” | EPDM | 3” |
| TF200V | NPT Fêmea de 2” | VITON | 3“ |
| TF220 | NPT Fêmea de 2“ | EPDM | 3-1/4” |
| TF220V | NPT Fêmea de 2” | VITON | 3-1/4” |
| TF300 | NPT Fêmea de 3” | EPDM | 4-1/2” |
| TF300V | NPT Fêmea de 3” | VITON | 4-1/2“ |
| TF400 | NPT Fêmea de 4” | EPDM | 5-3/4” |

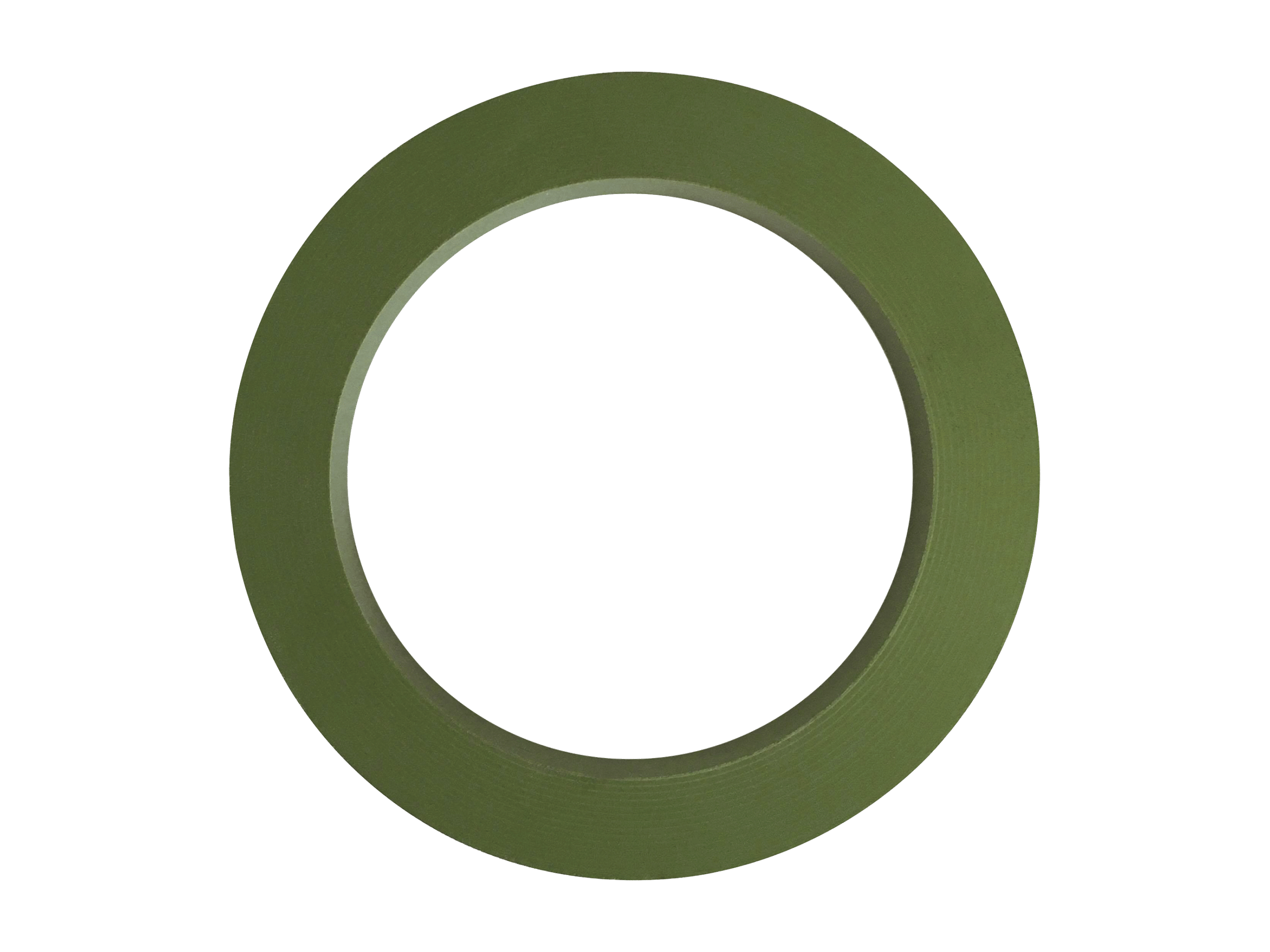

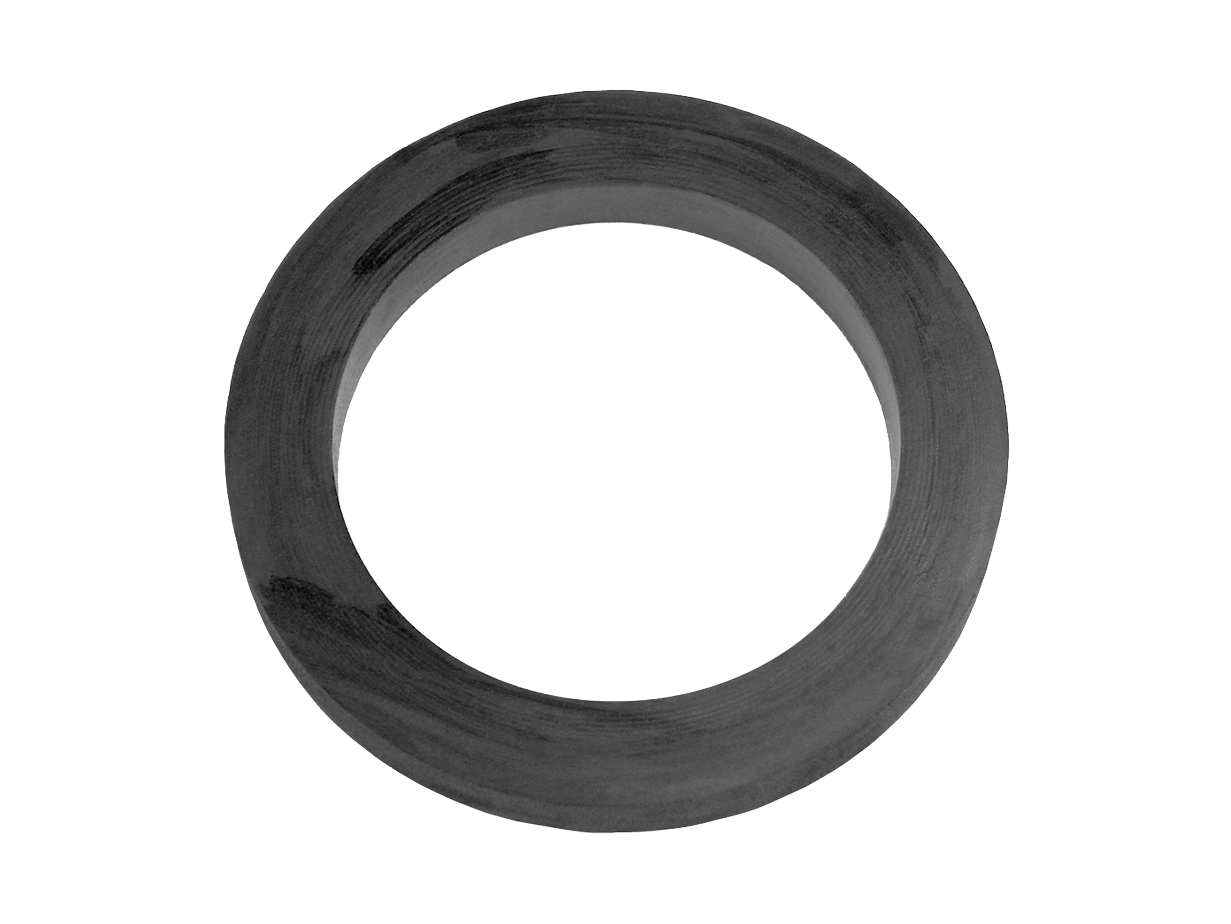

Gaxetas de Anteparo
| Gaxetas de Anteparo | |
|---|---|
| CÓDIGO |
DESCRIÇÃO |
| TF050075G | Gaxeta para 3/4” e 1/2”; EPDM |
| TF050075GV | Gaxeta para 3/4” e 1/2”; Viton |
| TF100125G | Gaxeta para 1“ e 1-1/4”; EPDM |
| TF100125GV | Gaxeta para 1” e 1-1/4”; Viton |
| TF150200G | Gaxeta para 1-1/2 e 2”; EPDM |
| TF150200GV | Gaxeta para 1-1/2 e 2”; Viton |
| TF220G | Gaxeta para 2”; EPDM |
| TF220GV | Gaxeta para 2”; Viton |
| TF300G | Gaxeta para 3”; EPDM |
| TF300GV | Gaxeta para 3”; Viton |
| TF400G | Gaxeta para 4”; EPDM |

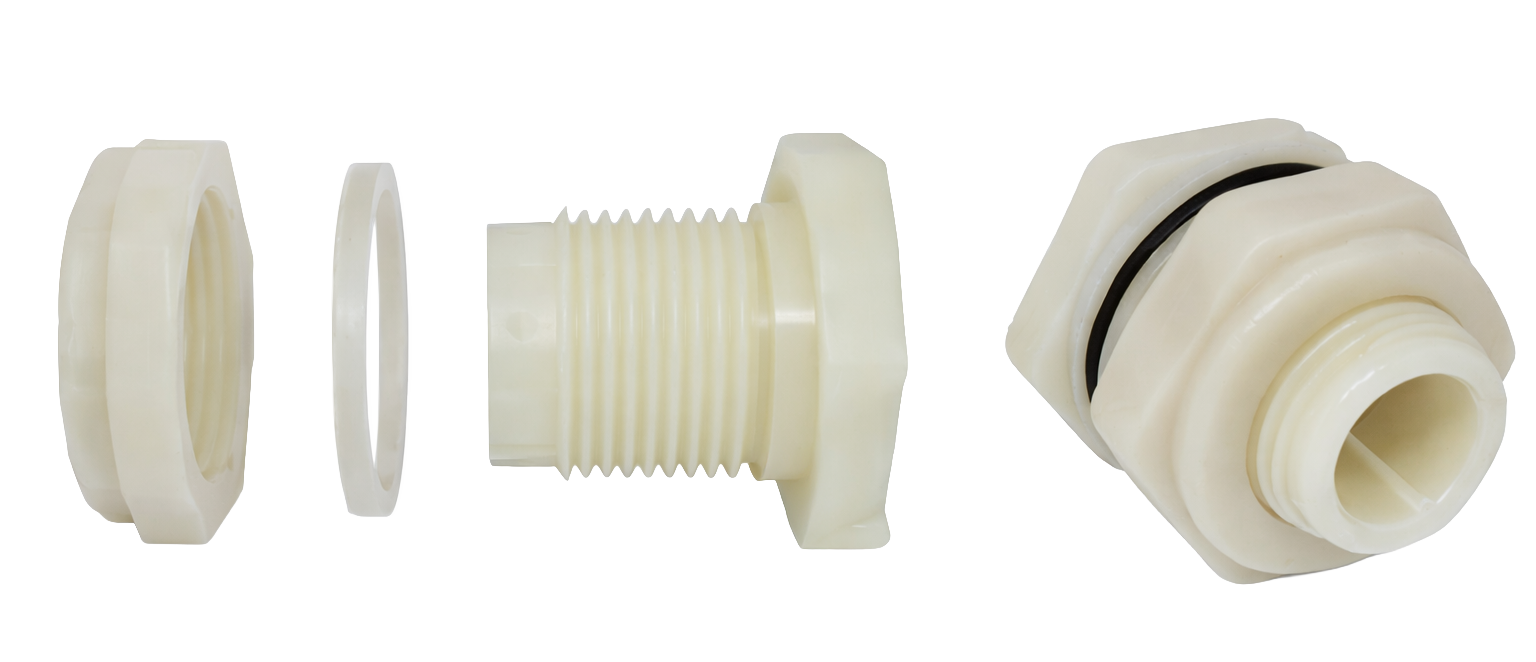

Encaixe de Anteparo - nylon
Rosca Externa e porca são roscas à esquerda. Rosca Interna é
FPT. Para uso com tanques com espessura de parede de
1/16” a 1/2”.
Material:
• Corpo e Porca de Nylon (N)
• Arruela de fricção de Polietileno
• Arruela de vedação de Buna (B), EPDM (E)
| Encaixe de Anteparo - Nylon | |||
|---|---|---|---|
| CÓDIGO |
ROSCA |
ARRUELA |
TAMANHO DO FURO |
| TF12NB | NPT Fêmea de 1/2” | BUNA | 1-5/8” |
| TF12NE | NPT Fêmea de 1/2” | EPDM | 1-5/8” |
| TF34NB | NPT Fêmea de 3/4” | BUNA | 1-5/8” |
| TF34NE | NPT Fêmea de 3/4” | EPDM | 1-5/8” |

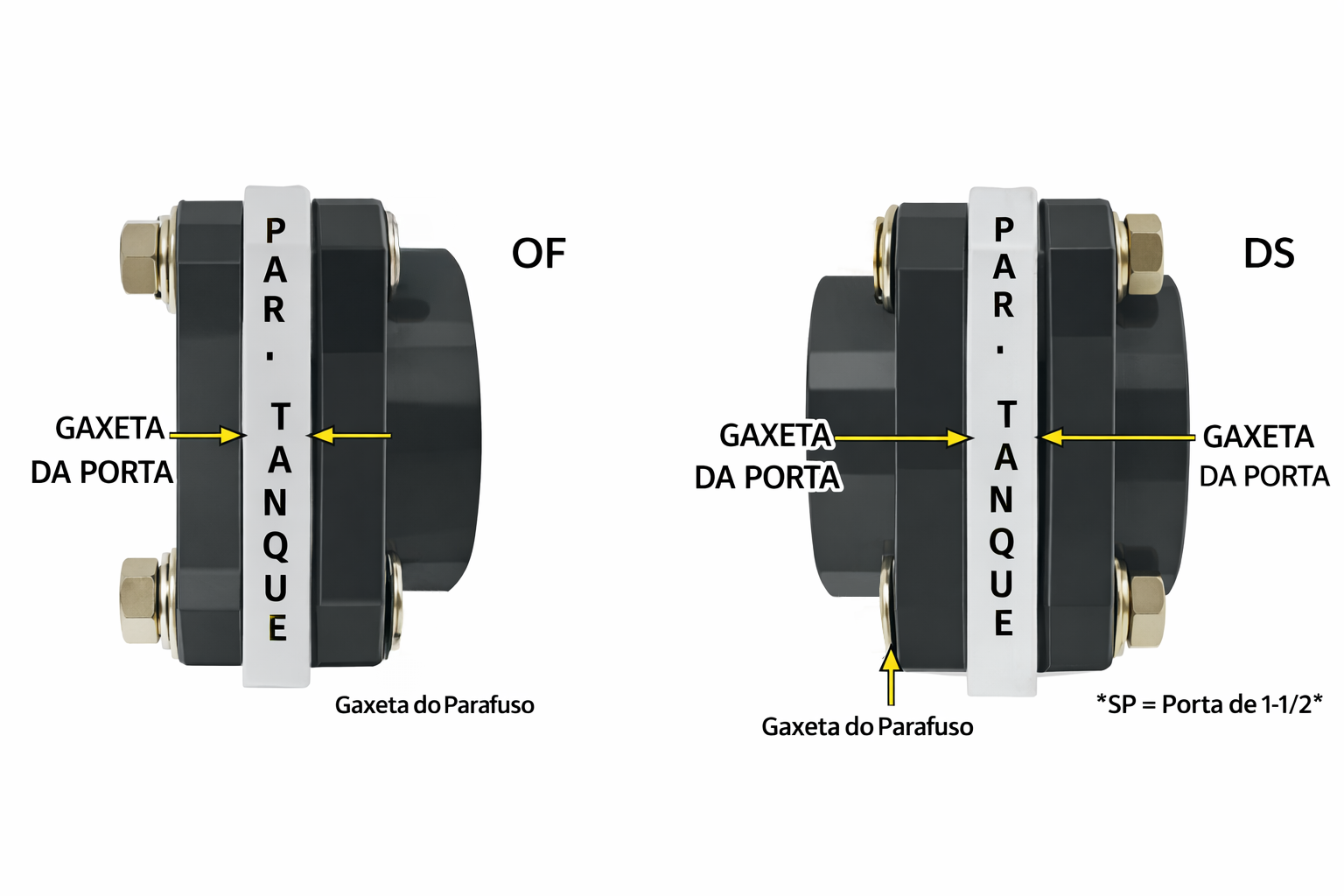

Flange de Saída
Uso para quando o acesso à parte interna do tanque está disponível
Encaixa em Parede de Tanque de 1/4” – 1/2”
• Flanges de Polipropileno
• Parafusos, porcas e arruelas de Aço Inoxidável
• Gaxetas de EPDM
| Flange de Saída | |
|---|---|
| CÓDIGO |
DESCRIÇÃO |
| OF125 | NPT Fêmea de 1-1/4” Porta Completa |
| OF150 | NPT Fêmea de 1-1/2” Porta Completa |
| OF200FP | NPT Fêmea de 2” Porta Completa |
| Flange de Vedação Dupla da Vedação do Parafuso Interno | |
|---|---|
| Porcas são apertadas de fora do tanque | |
| CÓDIGO |
ENTRADA x SAÍDA |
| DS125 | SP* de 1-1/4” x Porta Completa de 1-1/4” |
| DS150 | SP* de 1-1/2” x Porta Completa de 1-1/2” |
| DS200FP | Porta Completa de 2” x Porta Completa de 2” |

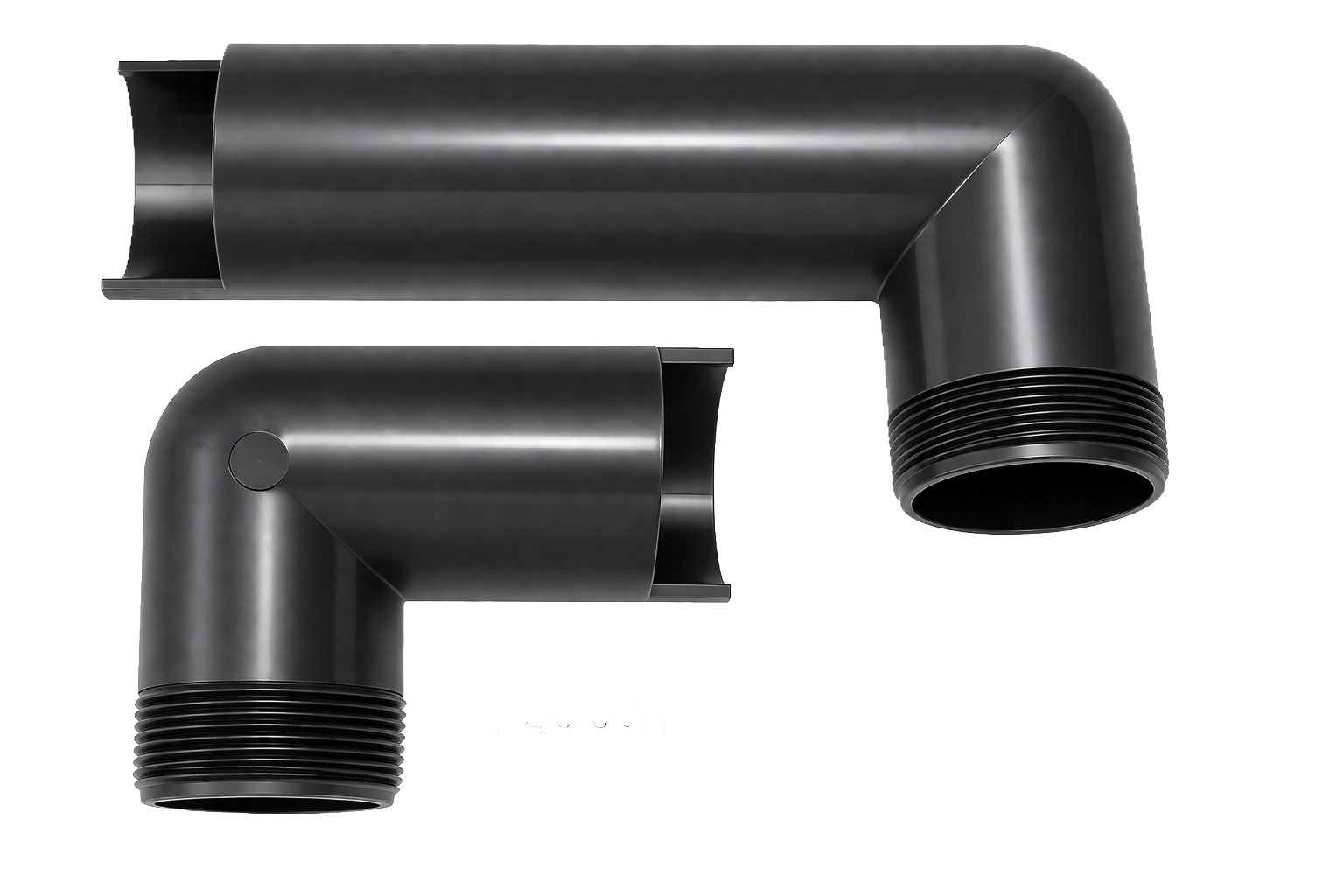

Tubo Sifão
- Tamanho de Fluxo Completo
- Roscas NPT Macho Polipropileno
| Tubo Sifão | |
|---|---|
| CÓDIGO |
DESCRIÇÃO |
| ST200SH | Tubo Sifão Poli de 2” x 5” de comprimento |
| ST200 | Tubo Sifão Poli de 2” x 12” de comprimento |
| ST300 | Tubo Sifão Poli de 3” x 12” de comprimento |

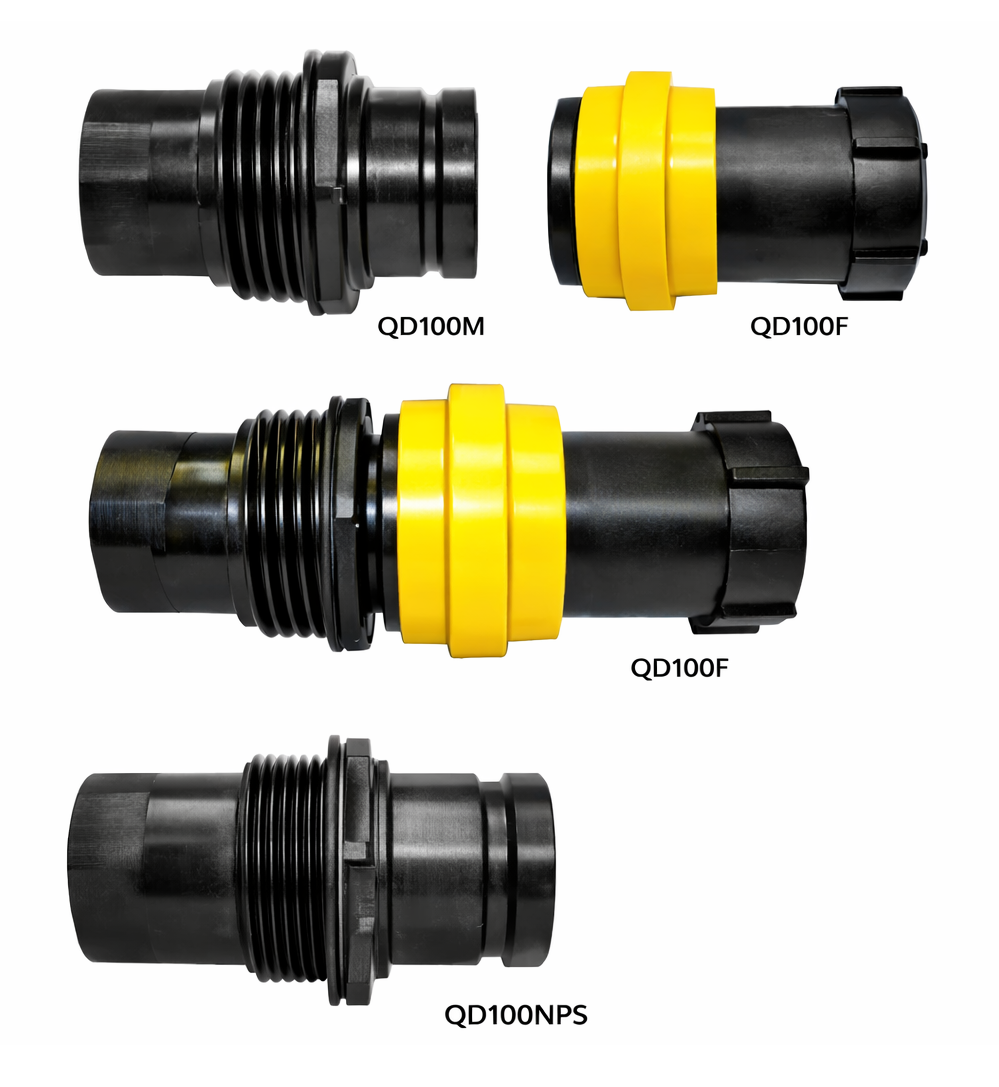

Acoplamentos de Poppet Seca
O Acomplamento de Poppet inclui:
- Leveza
- Derramamento de Fluido Mínimo
- Facilidade de Uso
- Assentos de Polietileno Com PTFE
- Risco Reduzido Exposição
- Ampla Gama de Resistência a Produtos Químicos
- Pressão Máxima de Operação de 70 P.S.I a 70°F
- Temperatura Máxima de Operação 150 F°
- Fluxo Máximo de 30 GPM
- Polipropileno Moldado com Precisão
- Roscas NPT Fêmea de 1″
| Acoplamentos de Poppet Seca | |||
|---|---|---|---|
| CÓDIGO |
DESCRIÇÃO |
TAMANHO |
PSi MÁX |
| QD100F | Acoplador de Poppet Seca Fêmea, NPT Fêmea de 1”, Vedações de Rosca FKM (tipo Viton) | 1” | 70 |
| QD100M | Acoplador de Poppet Seca Macho, NPT Fêmea de 1”, Apoio de 2”, Vedações de Rosca FKM (tipo Viton) | 1” | 70 |
| QD100NPS | Acoplador de Poppet Seca Macho, NPT Fêmea de 1”, NPS de 2”, Vedações de Rosca FKM (tipo Viton) | 1” | 70 |
